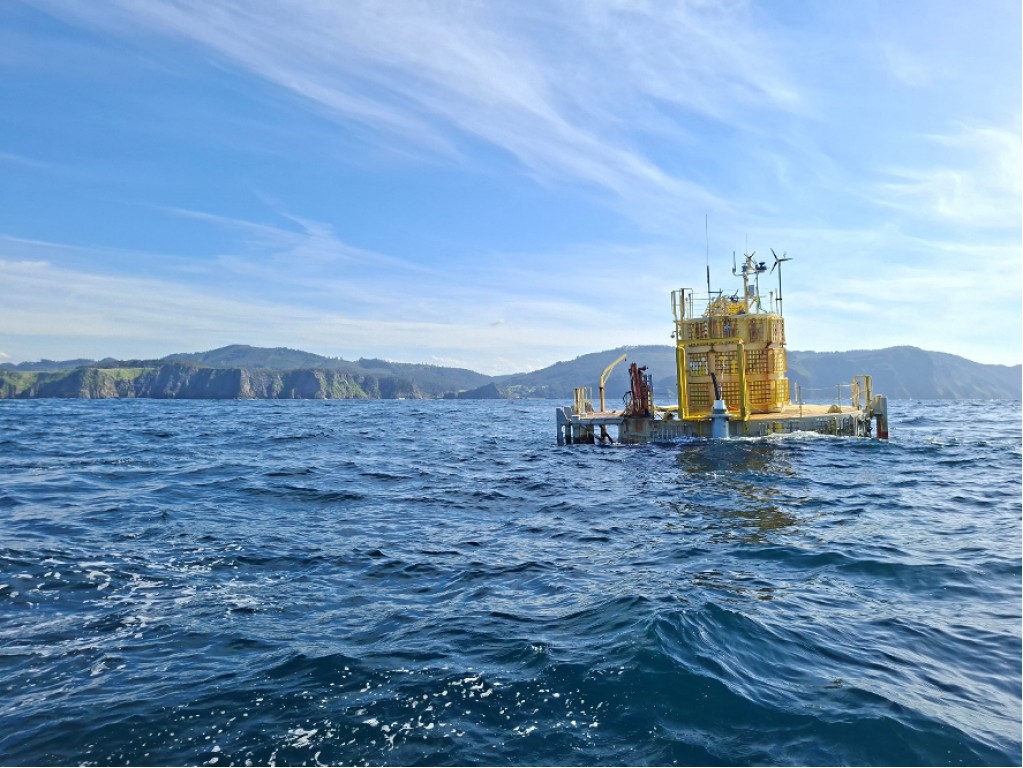

El pasado 19 de mayo, DITREL completó con éxito la demostración del sistema KONEKTA2 K66 en la plataforma flotante HarshLab de TECNALIA, ubicada en BiMEP (Armintza). El ensayo permitió reproducir en un entorno offshore real la maniobra de instalación y conexión de un cable dinámico de 66 kV a una estructura flotante, completando la operación en aproximadamente tres horas y alcanzando así un nuevo hito en el ámbito de la energía eólica flotante.

Preparación previa a la operación

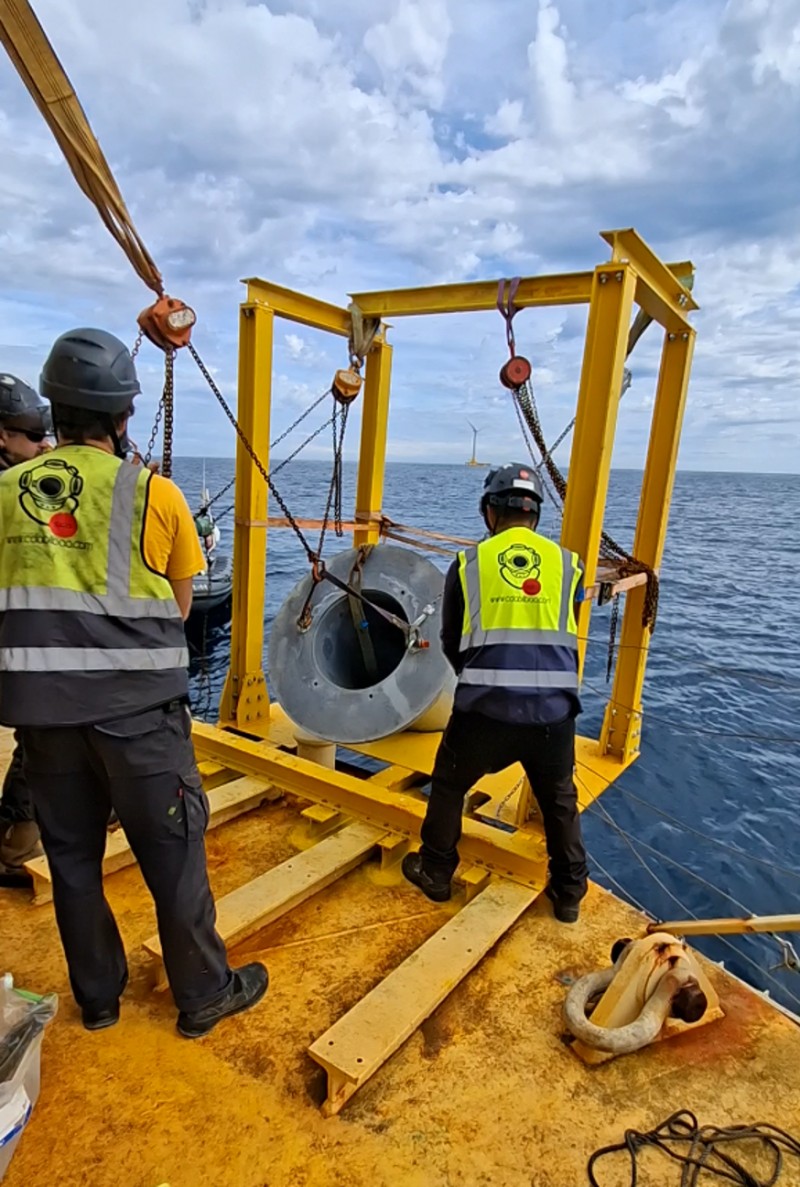

Tras esperar a disponer de una ventana meteorológica adecuada, se completaron los últimos trabajos de preparación necesarios para llevar a cabo la demostración. Previamente se habían instalado en HarshLab los elementos necesarios para reproducir la configuración de conexión prevista: la estructura superior de recepción, el I-tube y el sistema de winch encargado de realizar el pull-in del cable.

Para la demostración se utilizó un cable dinámico de 66 kV suministrado por Hengtong, cuya colaboración permitió realizar el ensayo con una configuración representativa de las aplicaciones de la eólica offshore flotante.

Una maniobra de conexión completada en tres horas

La maniobra comenzó con la recuperación de la línea de tiro del winch desde HarshLab y su conexión al extremo del sistema K66. Una vez asegurada la unión, se procedió a la botadura controlada del cable al mar, iniciándose posteriormente la recuperación de la línea desde la plataforma para aproximar progresivamente el conector al I-tube.

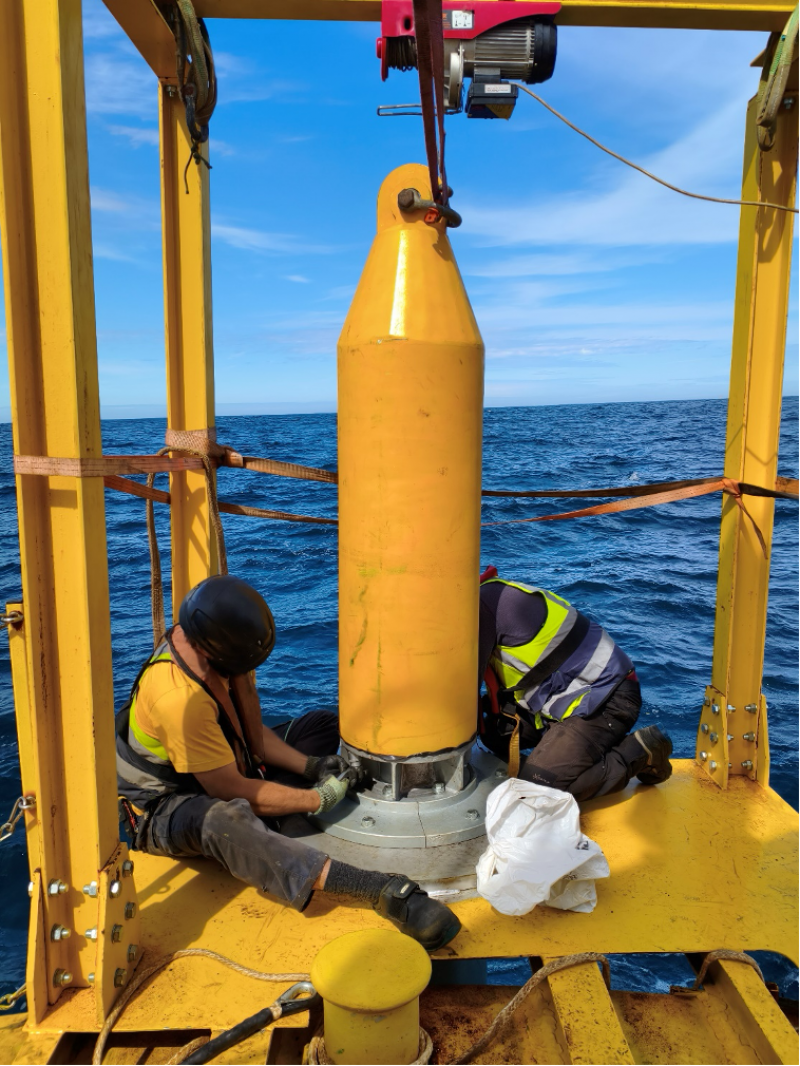

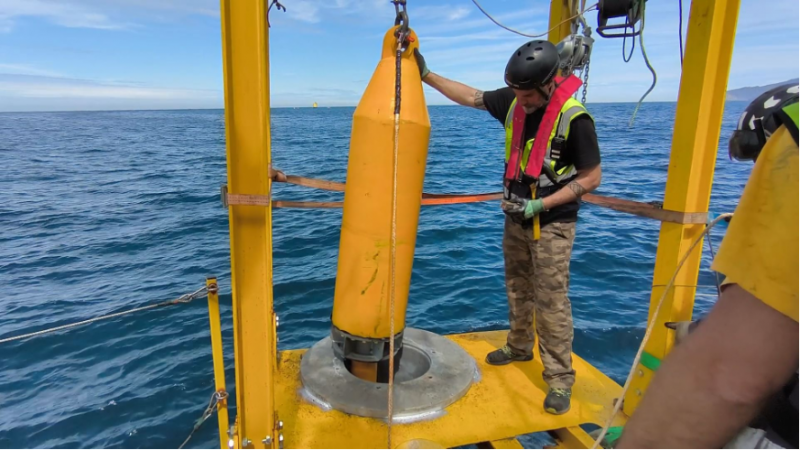

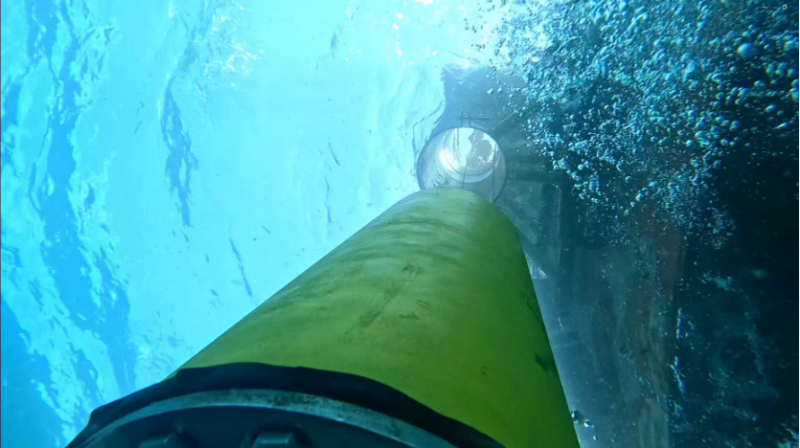

Tras embocarse correctamente el conector en el I-tube, se llevó a cabo la maniobra de pull-in hasta alcanzar la posición de conexión en la cubierta de HarshLab. A continuación, se instalaron las medias lunas del sistema de hang-off, encargadas de soportar y transmitir a la estructura las cargas del cable durante su operación, y se procedió a asegurar mecánicamente el conjunto.

Una vez fijado el sistema, se retiró el capuchón estanco que protege el extremo preterminado del cable frente a la entrada de agua y humedad durante las fases subacuaticas, preservando los conductores de potencia y las fibras ópticas. Tras su retirada se realizó una inspección final para comprobar la ausencia de agua en el interior del conjunto y verificar el correcto estado del sistema.

Como parte de la campaña, también se comprobó la pretensión final de los tornillos sensorizados de Erreka ubicados en la mordaza, con el objetivo de estudiar posteriormente su comportamiento durante la exposición del sistema al entorno marino.

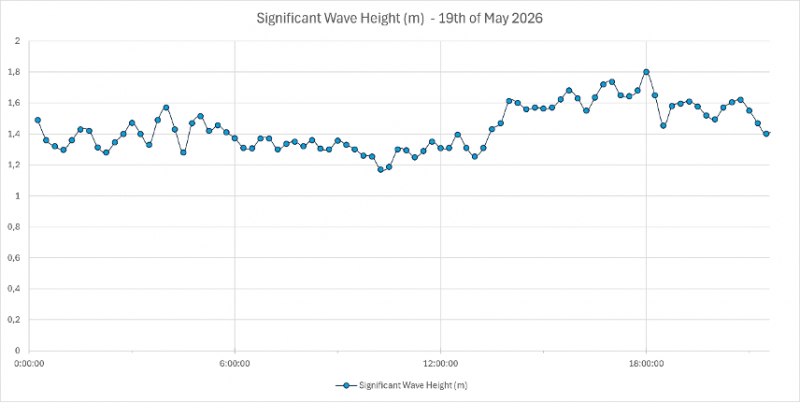

La maniobra de conexión, desde la botadura del cable hasta la finalización de los trabajos y el embarque del equipo para regresar a puerto, se desarrolló entre las 15:00 y las 18:00 horas. Durante este periodo se trabajó en condiciones offshore reales, con una altura significativa de ola de aproximadamente 1,5–1,8 m, lo que permitió evaluar el procedimiento de instalación en un escenario representativo de operación en mar abierto.

Los trabajos offshore fueron realizados conjuntamente con el equipo de CDA, cuya participación resultó fundamental para ejecutar las diferentes fases de la maniobra y completar satisfactoriamente la instalación.

Un nuevo paso en el desarrollo de KONEKTA2

La finalización satisfactoria de esta demostración supone un paso relevante en la evolución de KONEKTA2 hacia aplicaciones de 66 kV. Más allá de comprobar el funcionamiento del sistema, el ensayo permitió analizar en condiciones reales el procedimiento completo de instalación: recuperación de la línea de tiro, botadura, aproximación, pull-in, fijación del cable y comprobaciones finales. Todo empleando una embarcación tipo remolcador DSV para operaciones logísticas y una lancha semirigida para transporte de personal.

DITREL quiere reconocer especialmente la colaboración de Hengtong, mediante el suministro del cable dinámico de 66 kV utilizado en la demostración; de CDA, por su participación directa en la preparación y ejecución de la maniobra; de Erreka por su tornillería sensorizada: y de TECNALIA, por poner a disposición del proyecto su plataforma flotante HarshLab y hacer posible la realización del ensayo en un entorno offshore real.

Con este nuevo hito, DITREL continúa avanzando en el desarrollo de KONEKTA2 como una solución orientada a facilitar las operaciones de instalación, conexión y mantenimiento de los cables dinámicos que formarán parte de los futuros parques eólicos flotantes.
